Твердотопливный котел Lavoro Carbone LC Mega-32

Твердотопливный котел Lavoro Carbone LC Mega-32 представляет собой современный стальной водогрейный котел, работающий в полуавтоматическом режиме. По сравнению с моделью LC MEGA-22, котел LC MEGA-32 обладает увеличенной мощностью, что позволяет эффективно отапливать помещения большей площади. Котел предназначен для отопления жилых и производственных помещений площадью до 320 м², а также для приготовления горячей воды (ГВС). В качестве основного топлива используется уголь, в качестве резервного — древесина и различные виды топливных брикетов. Уголь по своему физическому свойству обладает более высокой теплотворной способностью, чем дрова, что обеспечивает более длительное горение на одной закладке.

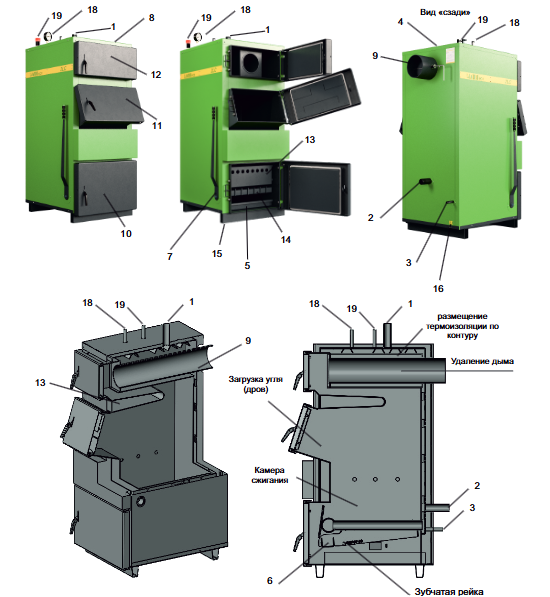

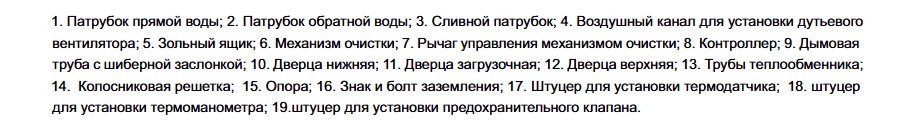

Котел представляет собой стальной сварной теплоизолированный каркас, обшитый снаружи съемной декоративной облицовкой, и устанавливаемый на собственных опорах. Внутреннее пространство имеет сложную конфигурацию, включает в своем составе трубчатый теплообменник, предназначенный для циркулирования теплоносителя, листовые детали, образующие вместе со стенками каркаса камеру сжигания, воздухоподводящие каналы и систему дымоудаления. В отличие от младших моделей, в верхней части топки LC MEGA-32 добавлена дополнительная водонаполненная полка, что увеличивает площадь теплообмена и повышает эффективность нагрева. В нижней части расположены: колосниковая решетка для размещения топлива, зольный ящик для сбора и удаления золы, а также механизм очистки колосников от сажи. Колосниковая решетка выполнена из труб гидравлического контура котла и является неотъемлемой частью теплообменника.

В верхней части топки добавлена дополнительная водонаполненная полка
Для целей автоматизации рабочего процесса предусмотрен контроллер ECO100, который размещается в крышке котла, и дутьевой вентилятор. Контроллер управляет подачей воздуха, что значительно увеличивает длительность горения топлива на одной закладке и уменьшает его расход. Котлы устанавливаются в закрытых помещениях с естественной либо принудительной вентиляцией.
Для монтажа котла требуется отдельный дымоход диаметром не менее 159 мм. Высота дымовой трубы должна быть не менее 5 метров, количество изгибов — минимальным. Расстояние от котла до дымохода не должно превышать 1,5 метра с подъёмом в сторону дымохода. Котёл должен устанавливаться на выровненном основании с учётом пространства для обслуживания: перед котлом — не менее 1000 мм, сзади — 350 мм, сбоку — 400 мм. Система отопления должна быть оборудована расширительным баком, предохранительным клапаном на давление не более 0,25 МПа для закрытых систем и 0,15 МПа для открытых, а также обратным клапаном на подпиточном патрубке.
В качестве основного топлива рекомендуется использовать уголь влажностью не более 20%. При использовании дров в качестве резервного топлива влажность также не должна превышать 20%. Для предотвращения коррозии и образования конденсата температура обратной воды должна быть не ниже 55 °С.
В процессе эксплуатации необходимо регулярно очищать котёл и дымоход от сажи и золы. Для очистки топки от кокса используется механизм очистки: нажимая ногой на педаль, срабатывает механизм, зубчатая рейка поднимается в каждый просвет между трубами и разрушает кокс. Выдвигать и задвигать зольный ящик можно при любом положении педали. После окончания отопительного сезона котёл должен быть тщательно вычищен, а помещение котельной — поддерживаться в чистоте и сухости. Категорически запрещается эксплуатация котла при неполном заполнении системы теплоносителем, с открытыми дверцами и при отсутствии предохранительного клапана.

Тепловая мощность: 32 кВт
Площадь отапливаемых помещений: 320 м²
КПД: 83%
Тип топлива: уголь (основное), дрова, топливные брикеты (резервное)
Блок автоматики: контроллер ECO100 и дутьевой вентилятор WPA117
Объём воды в котле: 80 л
Объём топки: 248 л
Объём топлива (загрузка): 200 л
Площадь поверхности нагрева: 4,0 м²
Максимальная рабочая температура: 90 °С
Рабочее давление (закрытые системы): 0,25 МПа
Рабочее давление (открытые системы): 0,15 МПа
Диаметр дымохода: 159 мм
Минимальная тяга дымохода: 20 Па
Минимальная температура обратной линии: 55 °С
Размер топки (В×Ш×Г): 720×530×650 мм
Размер проема загрузочной камеры (В×Ш): 290×450 мм
Присоединительные патрубки (подающий и обратный): Ду 40 (наружная резьба G1½")
Присоединительные патрубки (спускные): Ду 15 (наружная резьба G½")
Вид и род тока: переменный, 50 Гц, напряжение 220±10 В
Масса котла: 428 кг
Толщина стали: 5 мм (сталь 09Г2С)
Полный срок службы: 10 лет

• Указанная масса теплообменника может отличаться от фактической на 3–5%
• В верхней части топки добавлена дополнительная водонаполненная полка

ECO100
Контроллер ECO100 предназначен для управления твердотопливным котлом с ручной закладкой топлива. Основной задачей контроллера является поддержание заданной температуры теплоносителя и управление режимами горения твердотопливного котла. Контроллер оснащен мембранной клавиатурой с ресурсом до 1 млн нажатий и информативным дисплеем. Устройство поддерживает два типа датчиков: температуры теплоносителя (ЦО) и температуры дымовых газов, а также комнатный термостат с сухим контактом. Режим AirFlow позволяет экономить до 30% топлива за счет адаптивного регулирования мощности в зависимости от теплосъема. Контроллер имеет сервисное меню с инженерными настройками и неприхотлив к качеству электросети, что делает его надежным решением для российских условий эксплуатации.

• Управляет вентилятором наддува с плавной регулировкой мощности;
• Управляет насосом центрального отопления;
• Измеряет температуру котла (ЦО);
• Поддерживает экономичный режим сжигания AirFlow — экономия до 30% топлива;
• Поддерживает комнатный термостат (сухой контакт, NC/NO);
• Поддерживает датчик дымовых газов для подавления мощности и повышения КПД;
• Мембранная клавиатура с ресурсом до 1 млн нажатий — защита от пыли и грязи;
• Неприхотлив к качеству электросети — подходит для деревень и коттеджных поселков;
• Провода сохраняют эластичность при низких температурах;
• Сервисное меню с инженерными настройками для гибкой адаптации под конкретный котел;
• Журнал ошибок («черный ящик») для диагностики.

ИНСТРУКЦИЯ

Страна производства: Россия
Гарантийный срок, мес: 27
ТЕХНИЧЕСКИЙ ПАСПОРТ
